TAI SIGNOFF与优化系统
TAI SIGNOFF and optimization system

精准、完备与快捷

Signoff签核分析是数字芯片设计的必要环节,是EDA领域中最讲究精准,最要求完备的阶段。TAI系统在这一阶段执行全方位的检查,从高精度的数值计算,到物理芯片的功能与约束,将资深工程师的经验快速应用于芯片检验。日观团队多年从事Signoff软件的研发,开发出高精准、高效率的计算引擎,精确定位芯片问题,加速物理迭代,为超大规模高性能SoC,CPU,GPU的开发护航。

一站式签核

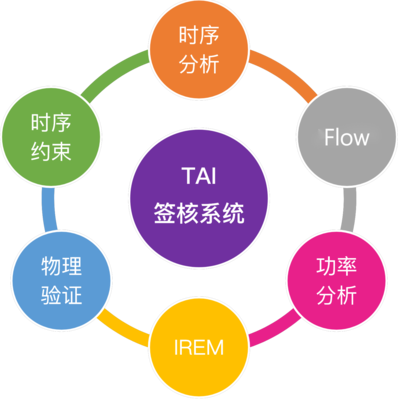

TAI系统是一整套签核解决方案,包括时序约束管理与签核,静态时序签核,功率分析,IR-drop等检查。并且在检查出错误后,为用户提供对应解决方案。用一套工具,统一的系统,为签核进度管理提供前所未有的方便。再加上方便易懂的命令系统,直观的图形和文本界面,让所有用户都能轻松上手。结合专业的客户支持,我们致力为用户带来无缝衔接的体验。

PPA优化

PPA(性能,功率,面积)是芯片设计所追求的目标,TAI系统不仅能够高速分析所有性能指标,而且可以通过创新的技术思想,辅以布局布线软件,助力用户更好更快的达到PPA目标。以人工智能技术为例,深度学习带来划时代的改变,让专家经验能够自动复现。位于软件科学与芯片技术的结合点,TAI系统创造性的把先进技术融合入签核分析的技术框架之中,为用户带来高价值的优化结果。
一站式数字签核平台  ONE-STOP DIGITAL SIGN-OFF PLATFORM

TAI 产品系列
TAI product family

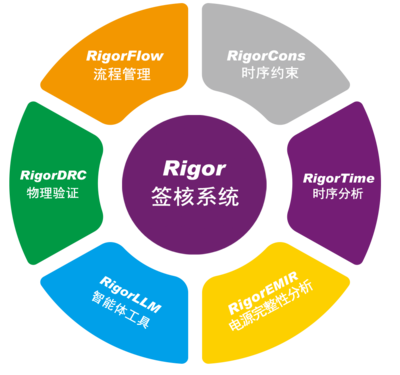

》RigorCons 时序约束签核与管理

》RigorTime 静态时序分析签核

》RigorDRC 物理验证、RigorEMIR

》RigorFlow 芯片设计效率管理工具
